瓷器上的釉水是以石英、長石、硼砂、黏土等為原料制成的物質(zhì)，

加以水稀釋，涂在瓷器、陶器的表面，燒制成有玻璃光澤。

現(xiàn)在我們通過對“釉色”和“釉面”的特征對照，

區(qū)分出“化學(xué)釉水”與“礦質(zhì)釉水”的從而對瓷器鑒定的方法之一。

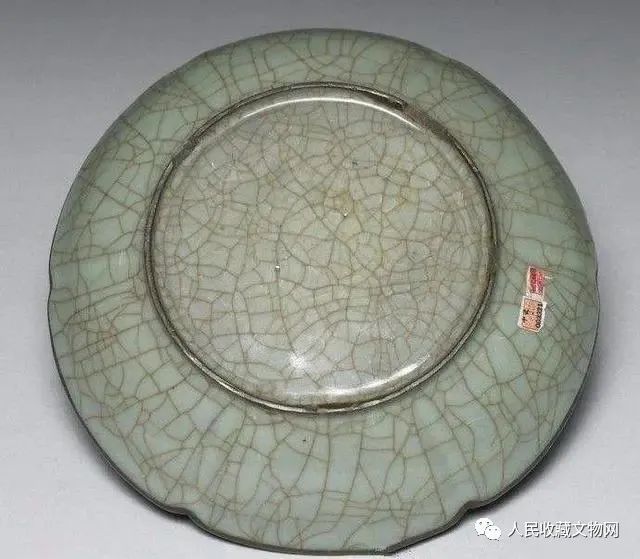

宋官窯青釉龍紋盤

宋官窯青釉龍紋盤

1、宋代名釉

影青釉：釉色青白中帶有深淺不一的淺湖色；表面晶瑩潤澈，透明性強。宋代景德鎮(zhèn)著名瓷釉。（注：施以影青釉的瓷器叫做“影青瓷”，瓷質(zhì)堅硬，釉色似白而青，暗雕花紋的話，凹凸交接處因著釉略后，釉色泛青；器身平整處著釉較薄，青中透白）。也叫“隱青”或“映青”。影青釉屬“鐵系釉”，以鐵為著色劑，生坯上施釉適合厚度為1至1.5毫米，燒成溫度為1250℃至1300℃。

南宋景德鎮(zhèn)窯青白釉凸雕花卉紋尊

南宋景德鎮(zhèn)窯青白釉刻劃纏枝花卉紋大瓷梅瓶

2、元代名釉

釉里紅：一般研磨極細后，用于彩繪材料，和元代的“青花料”共同構(gòu)成“紅”和“藍”色料（注：釉里紅的用法等同于青花料的用法，但是和其它顏色釉的用法相比較來說差異較大，原因就在于它的呈色難度比其它顏色釉都要大）。釉里紅也叫“元紫”或“鈞紫”。一般人把釉里紅歸屬為“銅紅系釉”，以銅化合物為著色劑。釉里紅繪制在生坯上后，需再罩上一層與之匹配的青白釉以1280℃至1320℃溫度燒成。

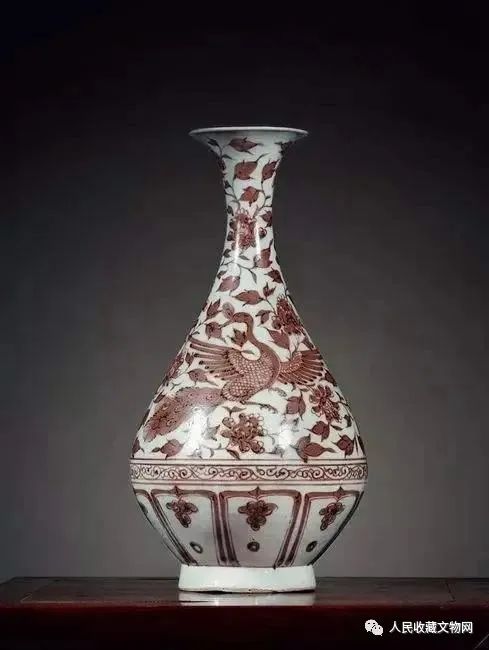

元 釉里紅孔雀纏枝牡丹紋玉壺春瓶

元代 釉里紅纏枝牡丹紋罐

（注：一般情況下，很多人都把產(chǎn)生于宋代、盛行于元代、并在元代成為名貴品種的釉里紅看作是顏色釉的一種，但是，從嚴格意義上來說，釉里紅不是顏色釉，而是一種以氧化銅為著色劑的色料。釉色紅黑之中泛紫；在高溫窯火中易流動，呈色及其不穩(wěn)定。是元代景德鎮(zhèn)著名的釉下彩繪色料。

元 釉里紅秋水紋匜

3、明代名釉

甜白釉：在色調(diào)上溫潤如玉，清甜滋潤，故稱“甜白釉”。明代永樂朝景德鎮(zhèn)的著名瓷釉。（注：甜白釉和青花料相容性好，且在色澤上既能有效襯托青花發(fā)色效果，又能和青花的藍色相映成趣，在一定程度上說為成就明代青花的歷史地位功不可沒）。又稱“填白釉”。甜白釉屬“鐵系釉”，以鐵為著色劑，生坯上施釉適合厚度為1至1.5毫米，燒成溫度為1250℃至1280℃。

明永樂 甜白葫蘆形綬帶耳扁壺

澆黃釉：在色調(diào)上黃潤光滑，如葵花初開之色。明代宣德年間景德鎮(zhèn)著名瓷釉。多用于刻有花紋的瓷胎，黃色純正且透明性強，刻畫的花紋清晰可見。也稱“嬌黃釉”。澆黃釉屬“鐵系釉”，以鐵中的赭色為著色劑，在生坯上施釉適合厚度為1至2毫米，如有藏品想送拍咨詢可聯(lián)系福羲彭先生：壹叁玖，零貳叁零，零肆零捌，其他勿擾。燒成溫度為1250℃至1280℃（注：在素?zé)魃鲜颤S釉900℃左右的溫度在紅爐亦可燒成）。

祭紅：是明代宣德朝成功創(chuàng)新的著名瓷釉（注：由于當時燒造這種紅色釉是為了裝飾大明皇權(quán)的祭器，其他任何器皿上都不被允許使用，是皇權(quán)唯一可以使用的瓷釉，所以被叫做“祭紅”）。在色調(diào)上深沉安定，不脫口，無浮光也沒有流淌現(xiàn)象，口底有都有燈芯邊——這個“燈芯邊”在鮮紅釉面的襯托之下顯得輕松舒緩。（注：清《歷代名瓷圖譜》中對祭紅的說明文字：……祭紅，其色艷若朱霞，真萬代名瓷之首冠也）

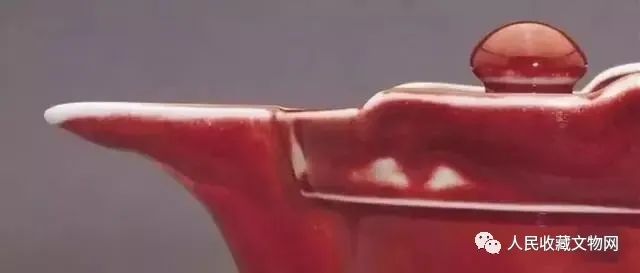

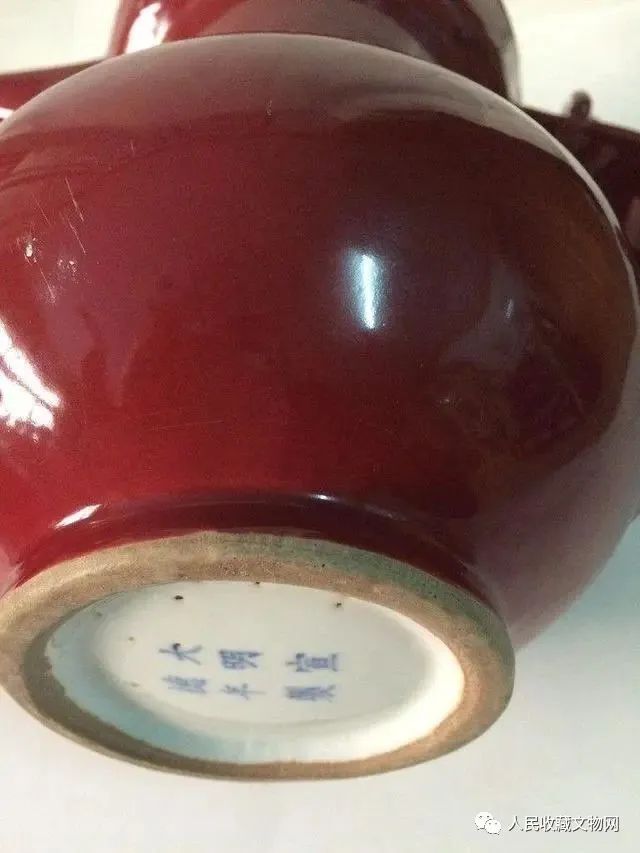

明宣德 《寶石紅僧帽壺》

明宣德 《寶石紅僧帽壺》

明宣德 《寶石紅僧帽壺》

景德鎮(zhèn)方言中“祭”和“醉”發(fā)音一樣，所以又把祭紅叫做“醉紅”，同樣因為方言的原因。還有把祭紅叫做“極紅”或者“雞紅”（注：又由于這種紅色釉濕潤溫和，鎮(zhèn)民們又把祭紅稱作“霽紅”；）。明代晚期，祭紅開始被允許在其它器皿上進行裝飾，但是祭紅釉對燒成條件的敏感性極大，因此成品率極低，成功燒造之后身價高。（注：歷史上歷代官窯在配置祭紅釉時，都不惜工本，使用珊瑚、瑪瑙、寒水石、玉石、珍珠、黃金等，但是極少有成功作品存世）。祭紅釉屬“銅紅系釉”，在生坯上施釉，以1250℃至1320℃的溫度燒成

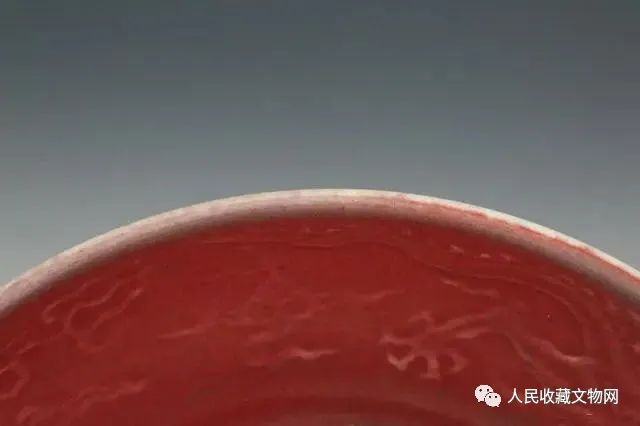

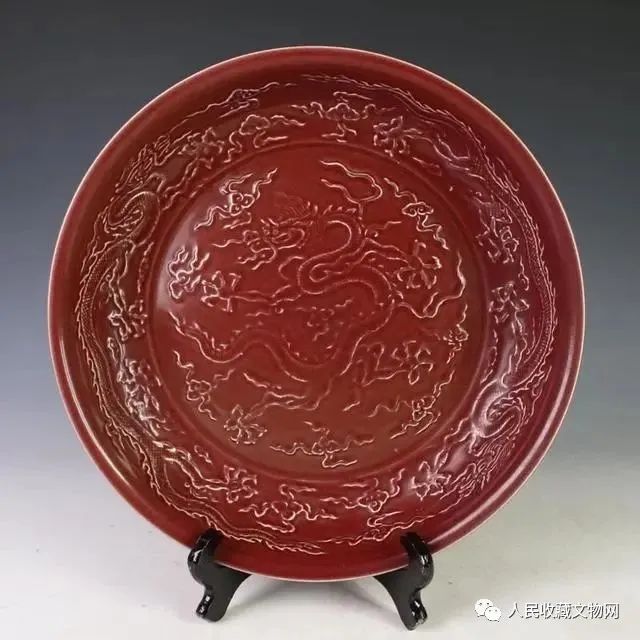

明宣德 紅釉印花龍紋盤

明宣德 紅釉印花龍紋盤

鐵銹花：在色調(diào)上呈鐵銹般的金屬光澤，釉色中有經(jīng)常盛開一些“金屬花紋”，故名“鐵銹花”。明代成化年間景德鎮(zhèn)著名瓷釉。屬黑色瓷釉。（注：《陶雅》記載“紫黑之釉，滿現(xiàn)星點，燦然發(fā)亮，其光如鐵……”）屬“鐵系釉”，且含鐵比例較高，在燒成過程中不受火焰氣氛的影響，呈色很穩(wěn)定（注：還原焰燒成時色澤暗黑發(fā)綠；氧化焰燒成時色澤偏赤帶褐；停火冷卻過程中仍會長“鐵銹花”，其形多如霜花）。生坯上施釉厚度1-2毫米甚至更厚（注：厚薄不影響燒成穩(wěn)定性，產(chǎn)生不同發(fā)色效果而已），燒成溫度為1250℃至1280℃。

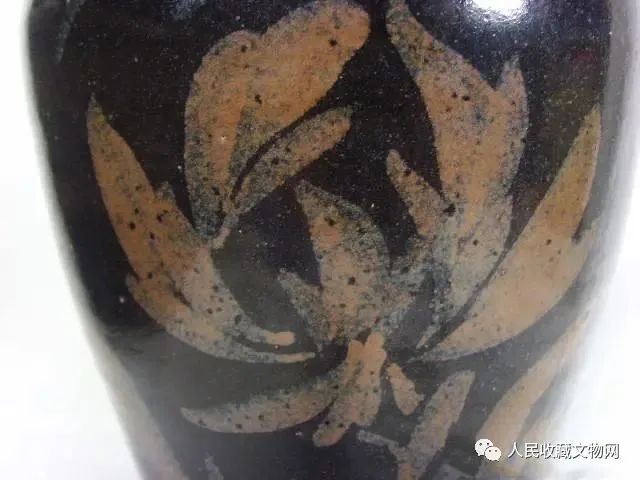

元末明初磁州窯鐵銹花黑釉梅瓶

4、清代名釉

桃花片：一種濃淡相間的淺紅色，頗似桃花、海棠紅色調(diào)，故稱“桃花片”或“海棠紅”，也稱“美人醉”或“美人祭”。清代康雍時期盛行的著名瓷釉。其色調(diào)在絕大多數(shù)情況下呈色變化大，是色釉里最難燒造的瓷釉之一（注：因其呈色千變?nèi)f化極難掌握，按照呈色效果得名不同：呈淡色時稱做“粉紅”或“豇豆紅”；呈粉紅又略帶灰色時稱“乳鼠皮”；呈色最為艷麗時才叫“美人醉”；呈粉紅又略帶綠點時叫“胎果青”；呈粉紅又略有積塊時被叫做“孩兒臉”）。桃花片屬“銅紅系釉”，是顏色有發(fā)生“窯變”現(xiàn)象的典型代表性瓷釉。一般在生坯上先施較薄的青白釉，再施桃花片釉，最后罩一層白釉，以1250℃至1280℃溫度燒成。

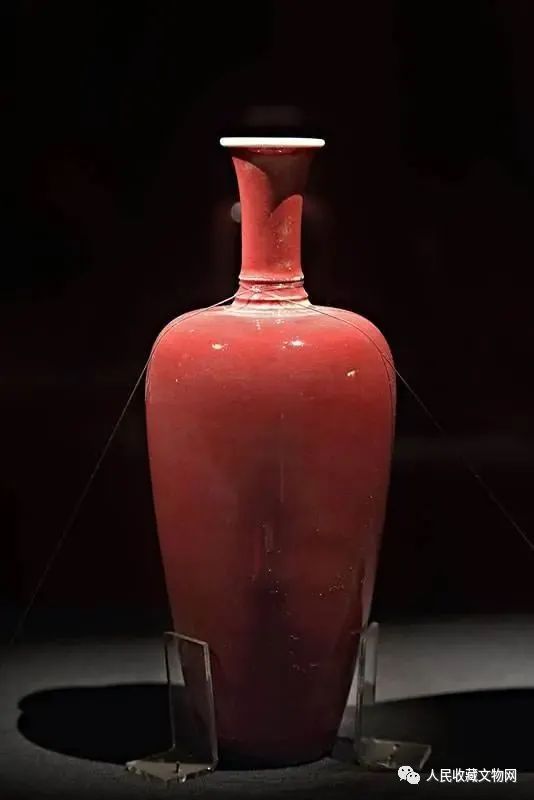

清康熙豇豆紅釉萊菔尊

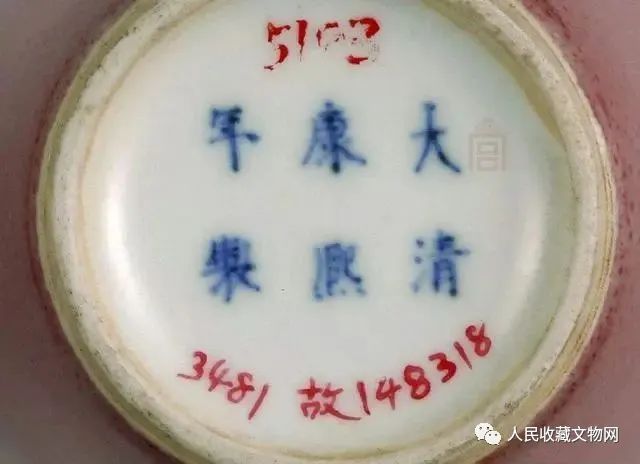

清康熙豇豆紅釉萊菔尊 底部

郎紅：在色調(diào)上發(fā)類似于紅寶石般的鮮艷紅色。清初郎廷極督陶期間景德鎮(zhèn)著名瓷釉。又稱“寶石紅”或“郎窯紅”（注：據(jù)說郎紅釉的形成有偶然性，是在仿明“祭紅釉”時因配置誤差或者燒成控制不當，陰差陽錯燒制出“郎窯紅”瓷釉，從配釉、工藝、燒成等情況推測，這種推測有相當?shù)目尚哦龋＠筛G紅屬“銅紅系釉”。郎紅釉也是極難控制的瓷釉之一，是容易發(fā)生“窯變”的代表性瓷釉之一。在生坯上均勻施釉，以1300℃至1320℃的溫度燒成。

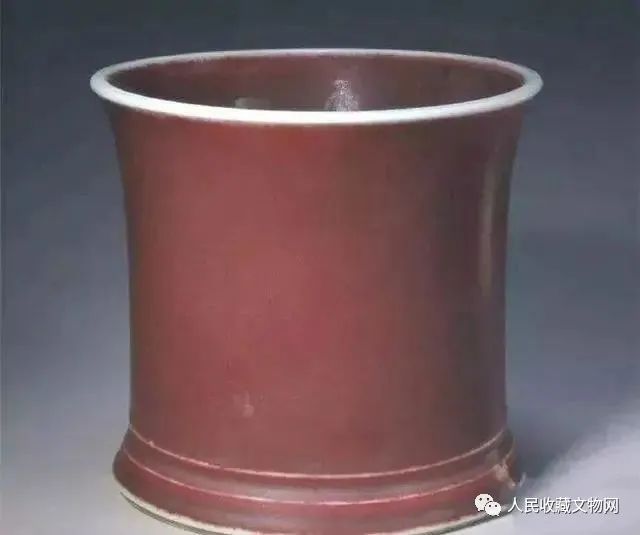

清康熙霽紅釉筆筒

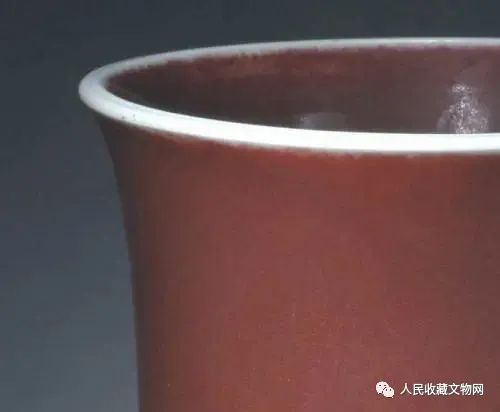

清康熙霽紅釉筆筒

清康熙郎窯紅釉穿帶直口瓶

烏金釉：在色調(diào)上烏黑如漆、光澤發(fā)亮。我國名貴高溫色釉之一。清代康乾年間景德鎮(zhèn)著名瓷釉（注：烏金釉是在定窯和建窯的瓷釉基礎(chǔ)上創(chuàng)新得出的，同時得益于產(chǎn)于景德鎮(zhèn)本土的烏金土，這種土含鐵量在13.4%，色澤純正）。烏金釉屬“鐵系釉”。在生坯上施釉1至1.5毫米，以1250℃左右溫度燒成。

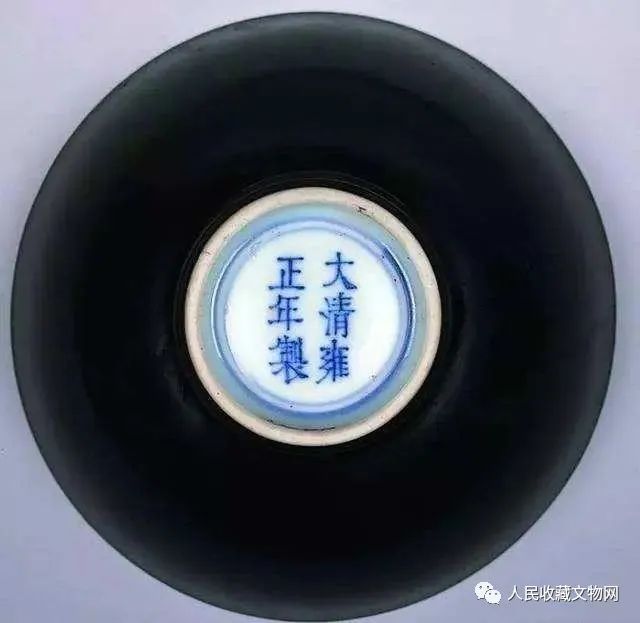

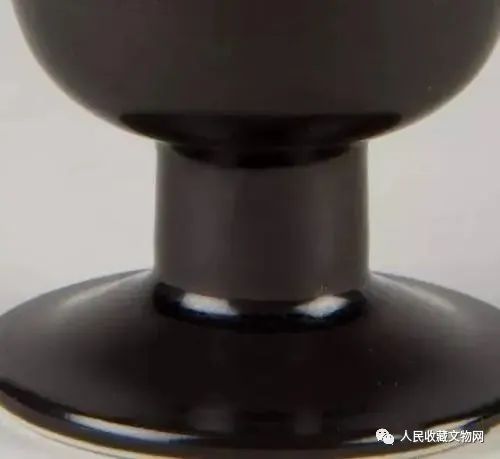

清雍正烏金釉高足杯

清雍正烏金釉高足杯

清雍正烏金釉高足杯

冬青釉：在色調(diào)上青中泛綠，釉面渾厚明亮，質(zhì)堅有寒光，故名“冬青釉”。大清乾隆朝以后景德鎮(zhèn)的著名瓷釉。也叫“凍青”（注：冬青釉是實際上是仿北宋東窯瓷釉而制，所以原本應(yīng)該叫作“東青”。景德鎮(zhèn)在明代時只仿釉色，乾隆朝冬青釉瓷盛極一時，后來把高級瓷泥生產(chǎn)的冬青釉瓷叫做“東正器”）。冬青釉屬“鐵系釉”。在生坯上施釉厚1.5毫米，以1300℃溫度燒成。

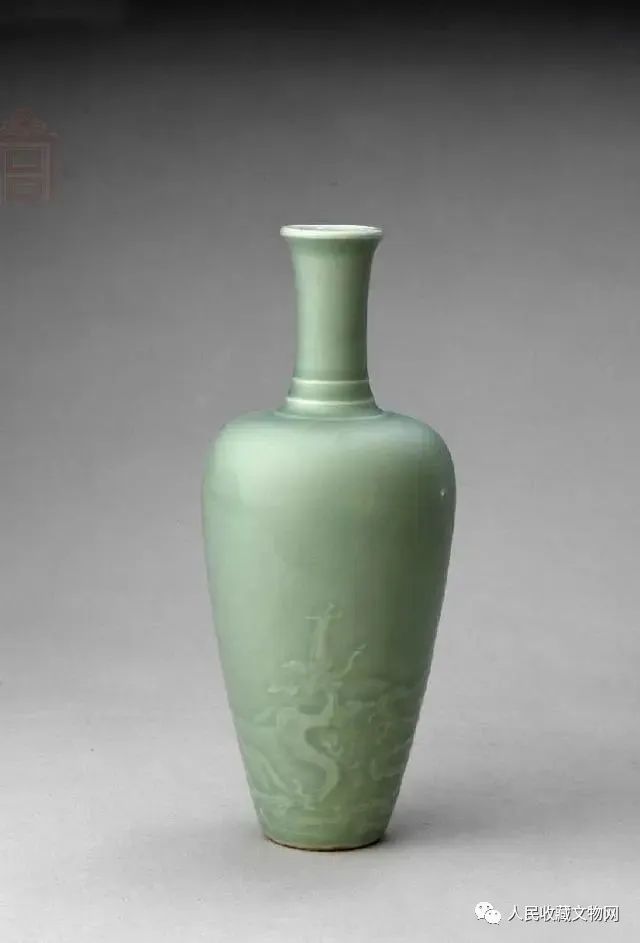

康熙冬青釉暗花海水龍?zhí)}卜尊

冬青釉凸花如意耳葫蘆尊 雍正

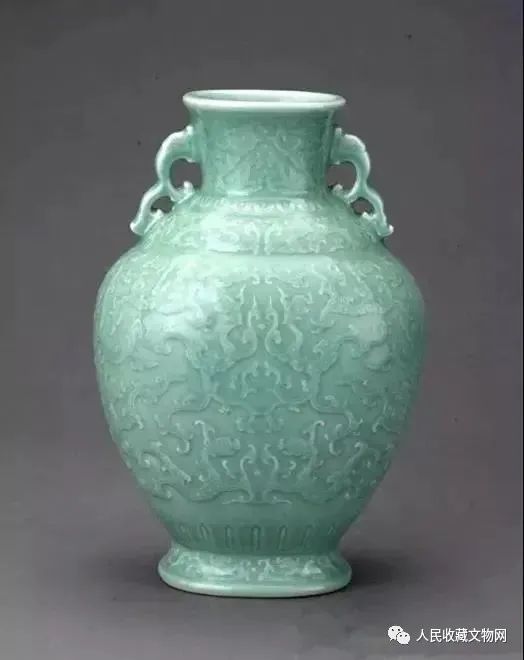

乾隆冬青暗刻紋雙耳樽

茶葉末：是由督陶官唐英研制官釉時新創(chuàng)的，最開始分為“鱔魚黃”、“皮綠”和“黃斑點”三種單獨色釉，后整合出在色調(diào)上呈暗綠色，又散布著暗黃色星點的一種瓷釉，看上去像茶葉細末，被叫做“茶葉末”（注：茶葉末釉面呈亞光狀態(tài)，一般研磨的顆粒較粗，故意保留較大顆粒的鐵、鎂與硅酸化合物，可使暗黃色星點形成機理，從而產(chǎn)生結(jié)晶）。茶葉末是清雍正朝景德鎮(zhèn)著名瓷釉。茶葉末屬“鐵系釉”。在生坯上施釉1毫米左右，以1250℃至1280℃溫度燒成

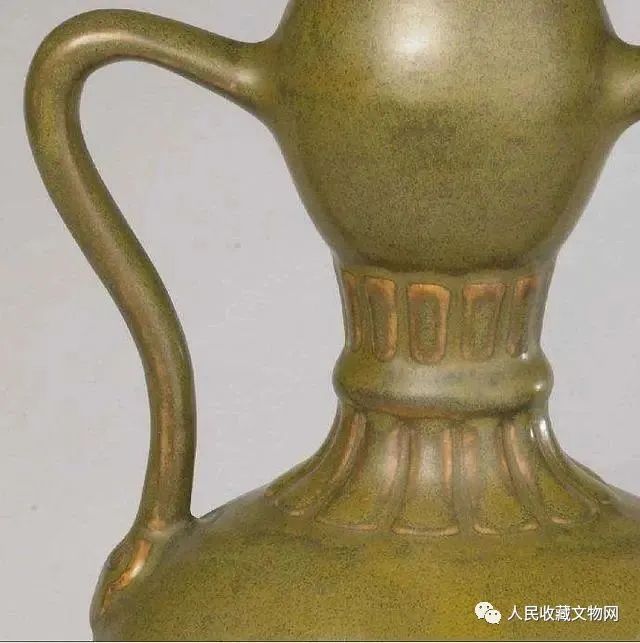

清乾隆廠官釉綬帶耳葫蘆瓶-北京故宮的寶藏

清乾隆 茶葉末釉描金銀多子多福綬帶耳葫蘆瓶

祭藍：在色調(diào)上鮮艷發(fā)亮，釉色不流淌，無紋理，呈色穩(wěn)定（注：是從天藍釉的基礎(chǔ)上創(chuàng)新出來的，因為釉色積淀深沉，又叫“積藍”）。清代著名瓷釉。在祭藍釉燒成的瓷器上，用金水描繪各種花卉圖案再經(jīng)紅爐焙燒，形成“祭藍描金彩”（注：這是釉下和釉上綜合裝飾手法，金線耀眼，相得益彰）。祭蘭以鈷為著色劑，配以釉果、長石，以鈣、鎂做助溶劑。在生坯上施釉，以1280℃至1320℃溫度燒成。

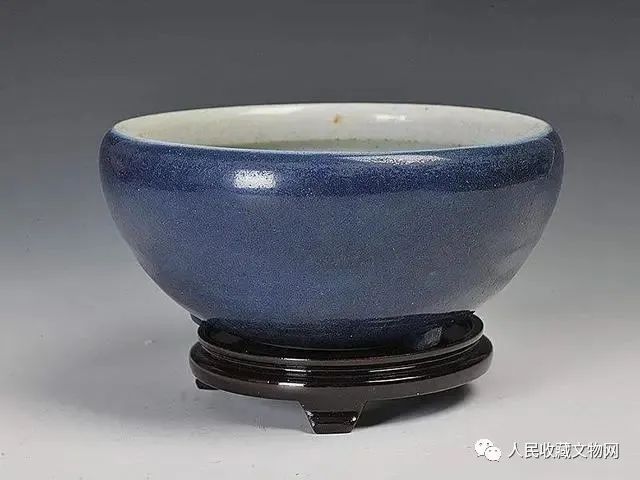

清雍正 霽藍釉收口大洗

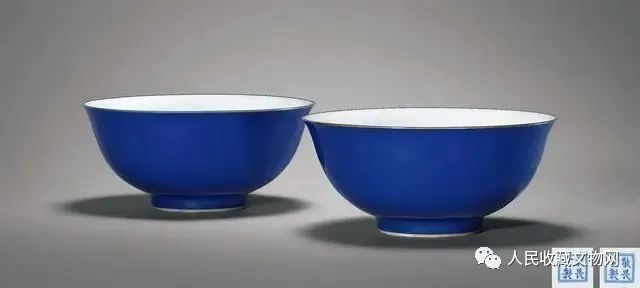

清乾隆 祭藍釉碗 (一對)

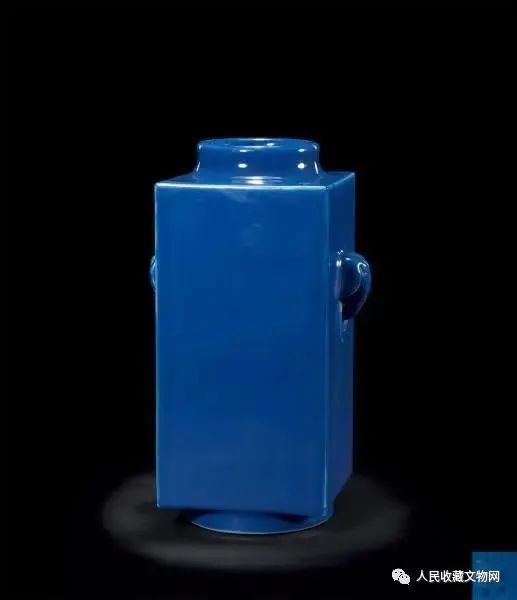

清同治 祭藍釉象耳方瓶
